XTL-链排炉
XTL-链排炉
XTL-链排炉结构说明
XTL煤粉热风炉由燃烧炉主体、燃料提升机构、配风回烟装置、除尘或间接换热和电器控制柜五部分组成，其外部结构如图所示：

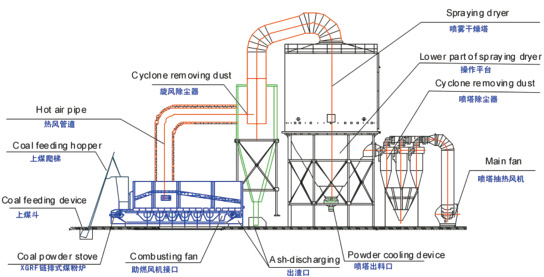

燃烧炉外形图

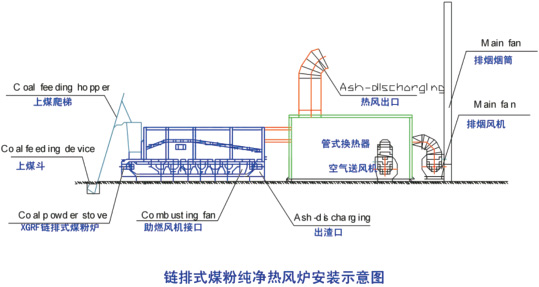

链排式煤粉纯净热风炉安装示意图
XTL-链排式煤粉热风炉主要技术参数及设备配置单
型号 |
XTL-6型链排式 |
XTL-8型链排式煤 |
XTL-10型链排式 |
XTL-12型链排式 |
XTL-14型链排式 |
XTL-16型链排式 |
| 适用设备 | 2500型3200型干燥塔粉料产量：150-200T/天 | 4000型5000型干燥塔粉料产量：250-300T/天 | 5000型6000型干燥塔粉料产量：300-400T/天 | 6000型8000型干燥塔粉料产量：400-500T/天 | 8000型10000型干燥塔粉料产量：500-550T/天 | 10000型12000型干燥塔粉料产量：550-650T/天 |
| 适用煤种 | 烟煤：煤粉燃烧值M5500kcal/kg,挥发份M30%, 2mm W粒度W20mm, 灰熔点>1000°C燃点<500°C，煤产地不限。煤质比较好时可掺杂少部分杂煤。 | |||||
| 炉子外形尺寸 | 8000*2000*2000(mm) | 8000*2500*2000(mm) | 8000*3000*2000(mm) | 9000*3500*2000(mm) | 10000*3500*2000(mm) | 9000*4000*2000(mm) |
| 装机功率 | 22.2KW | 25.7KW | 33.7KW | 40.7KW | 48.7KW | 58.7KW |
| 炉排宽度 | 1290mm 一套 | 1690mm 一套 | 2090mm 一套 | 2490mm 一套 | 2490mm 一套 | 2890mm 一套 |
| 炉排轴距 | 6500mm | 6500mm | 6500mm | 7200mm | 8000mm | 7200mm |
| 减速机 | 2.2KW 700型 一台 | 2.2KW 700型 一台 | 2.2KW 700型 一台 | 2.2KW 380型 一台 | 2.2KW 380型 一台 | 2.2KW 380型 一台 |
| 助燃风机 | 9-26 18.5KW-4 一台 | 9-26 22KW-4 一台 | 9-26 30KW-4 一台 | 9-26 37KW-4 一台 | 9-26 45KW-4 一台 | 9-26 55KW-4 一台 |
| 变频器品牌 | 易能、欧姆龙或富士 | 易能、欧姆龙或富士 | 易能、欧姆龙或富士 | 易能、欧姆龙或富士 | 易能、欧姆龙或富士 | 易能、欧姆龙或富士 |
| 电动上煤系统 | 1.5KW 一套 | 1.5KW 一套 | 1.5KW 一套 | 1.5KW 一套 | 1.5KW 一套 | 1.5KW 一套 |
| 釉面除尘器 | φ 1800mm 1个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 2200mm 1个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 3000mm 1个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 3500mm 1个,外表为A3 δ3钢板 内镶δ=115mm耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ3800mm 1个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 4000mm 1个,外表为A3 δ3钢板 内镶δ=115mm耐火砖 热风管不锈钢310S 其余部分镶保温棉 |
| 抛光砖除尘器 | φ1200mm 2个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 1800mm 2个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 2200mm 2个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 3000mm 2个,外表为A3 δ3钢板 内镶δ=115mm耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ3500mm 2个,外表为A3 δ3钢板 内镶δ=115m m耐火砖 热风管不锈钢310S 其余部分镶保温棉 | φ 3800mm 2个,外表为A3 δ3钢板 内镶δ=115mm耐火砖 热风管不锈钢310S 其余部分镶保温棉 |
